一種節能型的蒸汽加熱再生低濕轉輪除濕機的制作方法

欄目：常見問題編輯：CEO 來源：網絡 熱度：0 日期：2023-01-23

信息摘要：

本實用新型涉及一種轉輪除濕機

，尤其涉及一種節能型的蒸汽加熱再生低濕轉輪除濕機。背景技術：轉輪除濕是一種成熟可靠的低濕度環境控制技術

，廣泛應用于對環境濕度有嚴格要求的場合

，如鋰電池

、醫藥

、食品

、半導體等行業

。除濕轉輪是轉輪除濕機的核心部件

，其安裝在除濕機組內部，低速緩慢旋轉，保證除濕過程的連續

。

一種節能型的蒸汽加熱再生低濕轉輪除濕機的制作方法

　　本實用新型涉及一種轉輪除濕機

，尤其涉及一種節能型的蒸汽加熱再生低濕轉輪除濕機。

　　背景技術：

　　轉輪除濕是一種成熟可靠的低濕度環境控制技術

，廣泛應用于對環境濕度有嚴格要求的場合

，如鋰電池、醫藥

、食品

、半導體等行業。除濕轉輪是轉輪除濕機的核心部件

，其安裝在除濕機組內部

，低速緩慢旋轉，保證除濕過程的連續

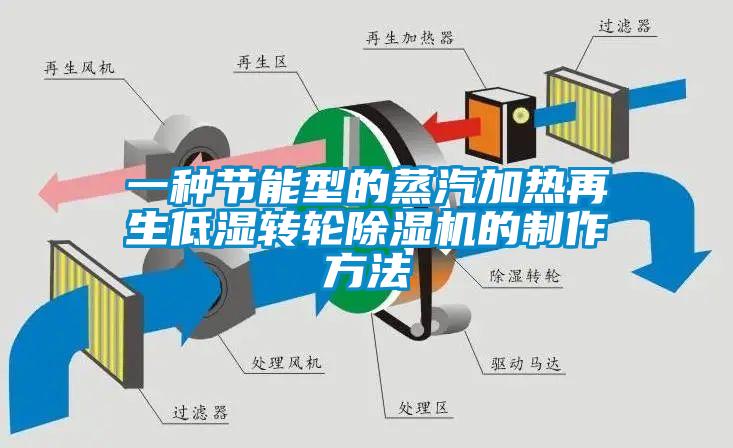

。圓形除濕轉輪的基本分區包括處理區和再生區兩部分

，當處理空氣通過轉輪的處理區時，空氣中所含的水分被轉輪中的吸濕介質所吸附

，處理空氣變成干空氣再由處理風機送出

；同時，另一路空氣先經過再生加熱器

，變成100到150攝氏度的高溫空氣

，再通過轉輪再生區，使轉輪中已吸附的水分蒸發

，之后該路高溫空氣再由再生風機排出到室外

。轉輪除濕機在上述連續運行過程中，需要消耗大量能源以提升再生空氣的溫度

，這也是轉輪除濕機運行能耗高的關鍵原因

。另外，當冬季室外新風低于零攝氏度時

，為了避免室外新風側的表冷器凍結損壞

，還需要在表冷器前設置預熱器，對室外新風進行預加熱

。

　　對于低濕轉輪除濕機

，要求的送風露點溫度一般低于零下20攝氏度，轉輪除濕機需要全年連續運行

，才能保證干燥房的濕度要求

。冬季的轉輪再生加熱和室外新風預熱能耗巨大，目前尚沒有相關專利從轉輪除濕機的角度提出系統的節能解決方案

。

　　技術實現要素：

　　本實用新型的主要目的在于提供一種節能型的蒸汽加熱再生低濕轉輪除濕機

，通過將對再生氣體加熱的蒸汽形成的冷凝水利用到待除濕的氣體進行預加熱

，在避免了位于輸送待除濕氣體的管道上的表冷器凍結損壞的同時，也提高了能源的利用率

，節省了資源

。

　　為達到以上目的，本實用新型采用的技術方案為：一種節能型的蒸汽加熱再生低濕轉輪除濕機

，所述除濕機在除濕轉輪的轉動方向上依次設置有處理區和再生區

，在與所述處理區的進風口相連的管道上沿著進風的方向依次設置有室外新風預熱器和前表冷器，在與所述再生區的進風口相連的管道上設置有蒸汽再生加熱器

，蒸汽從所述蒸汽再生加熱器的入口端流入

，其特征在于，所述蒸汽再生加熱器的出口端與室外新風預熱器的入口端通過第四管道連通

。

　　優選地

，在第四管道上設置有疏水閥。

　　優選地

，位于疏水閥與室外新風預熱器之間的第四管道上設置有旁通管道

，在所述旁通管道上設置有平衡閥。

　　優選地

，位于所述旁通管道與室外新風預熱器之間的第四管道上設置有電動調節閥

。

　　優選地，在第四管道生設置有與電動調節閥并聯的手動旁通閥

。

　　優選地

，蒸汽通過第三管道從所述蒸汽再生加熱器的入口端流入，在所述第三管道上設置有電動調節閥

。

　　優選地

，在所述第三管道上設置有與電動調節閥并聯的手動旁通閥。

　　優選地

，在與處理區的進風口相連的管道上沿著進風的方向

，在室外新風預熱器之前還設置有新風初效過濾器。

　　優選地

，在與處理區的出風口相連的管道上沿著出風的方向依次設置有后表冷器和送風中效過濾器

。

　　優選地，所述除濕機還具有對除濕轉輪從再生區轉出的部分進行冷卻的冷卻區

。

　　與現有技術相比

，該實用新型具有以下有益效果：

　　該除濕機中，通過將對再生新風加熱的蒸汽形成的冷凝水通過管道引流到室外新風預熱器中

，通過室外新風預熱器對待除濕的室外新風進行預熱

，能夠有效地防止前表冷器凍結損壞，并且對室外新風預熱的熱量是從對再生新風加熱的蒸汽中獲得的

，避免了資源浪費

，降低了使用成本。

　　附圖說明

　　圖1是根據本實用新型的一個優選實施例的原理圖

。

　　具體實施方式

　　以下描述用于揭露本實用新型以使本領域技術人員能夠?qū)崿F(xiàn)本實用新型

。以下描述中的優選實施例只作為舉例，本領域技術人員可以想到其他顯而易見的變型

。

　　該除濕機包括在除濕轉輪9的轉動方向依次設置的處理區10

、再生區12以及冷卻區11，位于所述處理區10中的除濕轉輪9用以對待除濕的氣體進行干燥

，所述再生區12用以對除濕轉輪9從處理區10轉出的部分進行再生

，即將該部分的除濕轉輪9進行干燥，所述冷卻區11用以對除濕轉輪9從再生區12轉出的部分進行冷卻

，防止過高的溫度直接進入到處理區10影響除濕效果

。并且所述處理區10、再生區12以及冷卻區11的工作原理均采用現有技術

，此處不再詳述

。

　　所述處理區10的進氣端通過第一管道1連接到室外，沿著進氣的方向

，在第一管道1上依次設置有新風初效過濾器2

、新風預熱器3、前表冷器4

、處理風機6

，所述處理區10的出氣端通過第二管道15連接到室內，沿著出氣的方向

，在第二管道15上依次設置有后表冷器13

、送風中效過濾器14。所述新風初效過濾器2和送風中效過濾器14用以對第一管道1和第二管道15中的氣體進行過濾

，其型號和規格均采用現有技術

。所述前表冷器4和后表冷器13也采用現有技術。所述新風預熱器3用以對第一管道1中的氣體進行預熱

，防止前表冷器4凍結損壞

，所述新風預熱器3為盤式預熱器。所述處理風機6為第一管道1和第二管道15中的氣體的運行提供動力

，保證氣體的流動

。

　　在所述再生區12的進氣管道上設置有蒸汽再生加熱器16，在所述再生區12的再生出氣管道18上設置有再生風機17

，所述再生風機17為再生氣體在管道中的流動提供動力

。

　　所述蒸汽再生加熱器16的入口端通過第三管道26與充滿蒸汽的蒸汽供應總管25相連，所述蒸汽再生加熱器16的出口端通過第四管道27與新風預熱器3的入口端連接

，所述新風預熱器3的出口端通過管道與冷凝水回收總管24連接

。進而

，蒸汽沿著第三管道26進入到蒸汽再生加熱器16對再生氣體進行加熱后，蒸汽形成的冷凝水沿著第四管道27進入到新風預熱器3中對室外的待除濕的氣體進行預熱

，最后冷凝水進入到冷凝水回收總管24中

。

　　在所述第三管道26上設置有電動調節閥20和手動截止閥19，通過手動截止閥19能夠切斷第三管道26

，通過電動調節閥20能夠調節第三管道26上蒸汽的流量

。為了保證在電動調節閥20出現故障的情況下仍能夠保證蒸汽的供應，在第三管道26上設置有與手動截止閥19和電動調節閥20并聯的手動旁通閥21

。

　　在所述第四管道27上沿著冷凝水的流向依次設置有高背壓率疏水閥22

、電動調節閥20，并且在電動調節閥20的兩側設置有手動截止閥19

，通過疏水閥22能夠在其之前的管道中的凝結水

、蒸汽等盡快排出。同時

，為了保證在電動調節閥20出現故障時仍能夠保證冷凝水的流動

，在第四管道27上設置有與電動調節閥20以及兩個手動截止閥19并聯的手動旁通閥21，在電動調節閥20出現故障時

，關閉手動截止閥19

，通過手動旁通閥21調節第四管道27上冷凝水的流量。

　　為了保證蒸汽再生加熱器的穩定運行

，避免蒸汽再生加熱器16出口端的冷凝水背壓發生劇烈波動

，在第四管道27上且位于疏水閥22的后方設置有與旁通管道，所述旁通管道上設置有平衡閥21

。

　　上述的平衡閥

、電動調節閥、截止閥等均采用現有技術

，其工作原理和具體型號不再詳述。

　　以上顯示和描述了本實用新型的基本原理

、主要特征和本實用新型的優點

。本行業的技術人員應該了解，本實用新型不受上述實施例的限制

，上述實施例和說明書中描述的只是本實用新型的原理，在不脫離本實用新型精神和范圍的前提下本實用新型還會有各種變化和改進

，這些變化和改進都落入要求保護的本實用新型的范圍內

。本實用新型要求的保護范圍由所附的權利要求書及其等同物界定。
